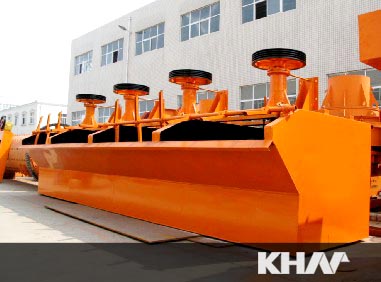

優勢特點
工作原理
電機通過傳動裝置和空心主軸帶動葉輪旋轉。槽內礦漿從四周通過槽底經葉輪下葉片內緣吸入葉輪下葉片間，與此同時，由外部給入的低壓空氣，通過橫粱、空氣調節閥、空心主軸進入下葉輪腔中的空氣分配器，然后通過空氣分配器周邊的小孔進入葉輪下葉片間，礦漿與空氣在葉輪下葉片間進行充分混合后，由葉輪下葉片外緣排出。由于葉輪旋轉和蓋板、中心筒的共同作用，在葉輪上葉片內產生一定的負壓，使中礦泡沫和給礦通過中礦管和給礦管流人中心筒內，并進入葉輪上葉片間，最后從上葉片外緣排出。由葉輪下葉片外緣排出的礦漿和空氣混合物與葉輪上葉片外緣排出的中礦和給礦經安裝在葉輪周圍的定子穩流并定向后，進入槽內主體礦漿中，礦化氣泡上升到礦漿表面形成泡沫層，礦漿一部分返回葉輪下葉片間進行再循環，另一部分通過槽間壁上的流通孔進入下一槽進行再選別或作為某一最終產品排出。葉輪隔離盤的作用是使下葉片排出的礦漿和空氣混合物不影響葉輪上葉片的吸漿。
產品結構圖

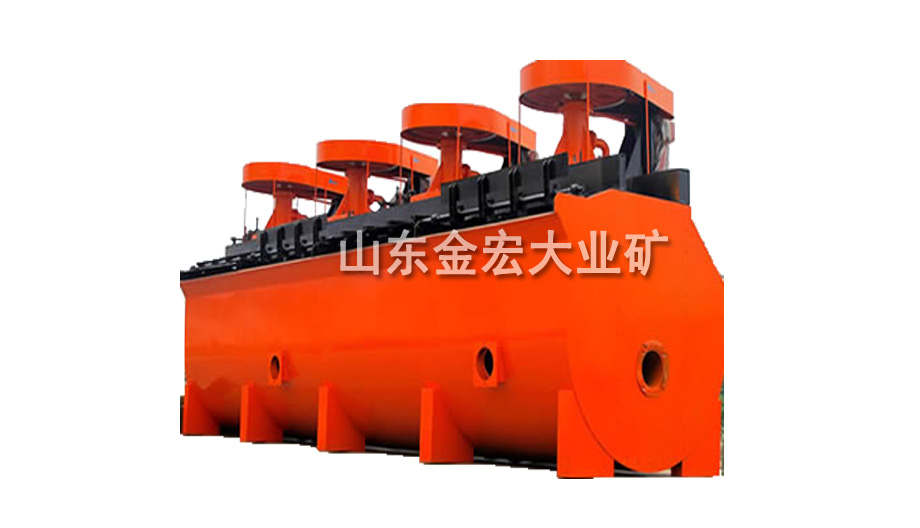

XCF型充氣式浮選機結構如圖所示，由容納礦漿的槽體、帶上下葉片的大隔離盤葉輪、徑向葉片的座式定子、對開式圓盤式蓋板、對開式中心筒、帶有排氣孔的連接管、軸承體以及空心主軸和空氣調節閥組成。深槽型槽體，有開式和封閉式兩種結構。軸承體有座式和側掛式，安裝在兼作給氣管的橫梁上。

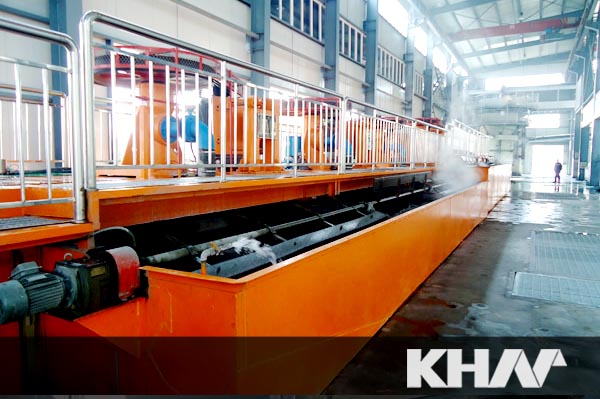

XCF型充氣式浮選機可廣泛用于有色金屬、黑色金屬、和非金屬礦物的選別，適合于大、中型浮選廠的粗選和掃選作業。
技術參數
|
型號
|
有效容積 (m3)
|
處理能力(m3/min)
|
葉輪直徑 (mm)
|
葉輪轉速(r.p.m)
|
鼓風機風壓(Kpa)
|
最大充氣量 (m3/m2.min)
|
攪拌用電機功率 (kw)
|
刮板用電機功率 (kw)
|
重量 (kg)
|
|
XCF-1
|
1
|
0.2-1
|
400
|
358
|
≥12.6
|
2
|
5.5
|
1.1
|
1154
|
|
XCF-2
|
2
|
0.4-2
|
470
|
305
|
≥14.7
|
2
|
7.5
|
1.1
|
1659
|
|
XCF-3
|
3
|
0.6-3
|
540
|
266
|
≥19.8
|
2
|
11
|
1.5
|
2259
|
|
XCF-4
|
4
|
1.2-4
|
620
|
215
|
≥19.8
|
2
|
15
|
1.5
|
2669
|
|
XCF-8
|
8
|
3.0-8
|
720
|
185
|
≥21.6
|
2
|
22
|
1.5
|
3968
|
|
XCF-16
|
16
|
4-16
|
860
|
160
|
≥25.5
|
2
|
37
|
1.5
|
6520
|
|
XCF-24
|
24
|
4-24
|
950
|
153
|
≥30.4
|
2
|
37
|
1.5
|
8000
|
|
XCF-38
|
38
|
10-38
|
1050
|
136
|
≥34.3
|
2
|
55
|
1.5
|
11000
|
