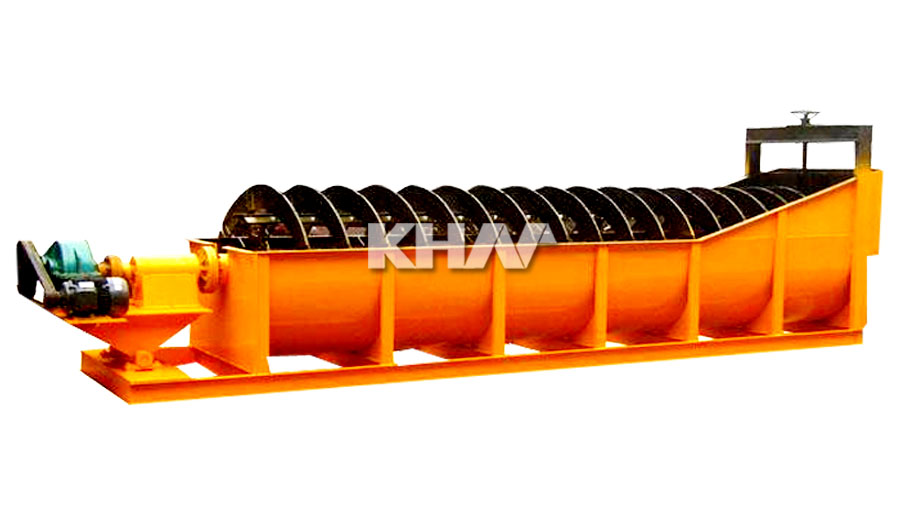

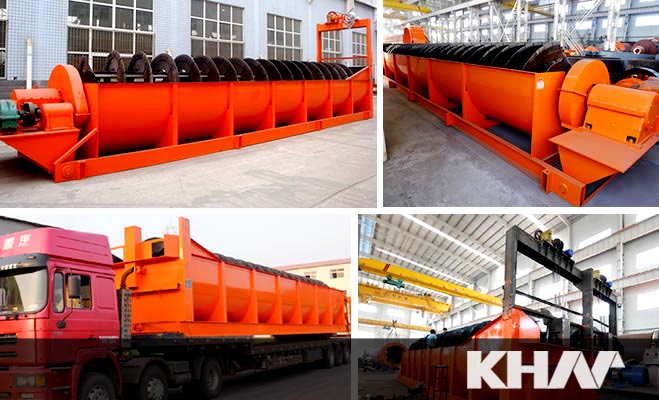

沉沒式螺旋分級機
分級機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，金屬選礦流程中對礦漿進行粒度分級，以及洗礦作業中的脫泥、脫水等作業。該分級機具有結構簡單、工作可靠、操作方便等特點。
分級機結構：分級機主要由傳動裝置、螺旋體、槽體、升降機構、下部支座（軸瓦）和排礦閥組成。
【產品簡介】一款溢流端螺旋全部浸沒在液面下的分級設備。
【生產能力】50～1410 t/d
【水槽長度】：≤3000-14300mm
【螺旋直徑】：300-3000mm
【產品改進】返砂端增加了返砂自動提升裝置，藉此可取消球磨機大勺頭的配置，球磨機運行更平穩。
【產品應用】沉沒式螺旋分級機溢流端的螺旋葉片全部浸入溢流面以下，主要適用于溢流粒度為0.15～0.07mm的礦石分級
性能特點
該分級機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，金屬選礦流程中對礦漿進行粒度分級，以及洗礦作業中的脫泥、脫水等作業。該分級機具有結構簡單、工作可靠、操作方便等特點
工作原理
沉沒式螺旋分級機是借助于固體粒大小不同、比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底，由螺旋推向上部排出，來進行機械分級的一種分級設備。通過螺旋低速轉動，對礦漿起攪拌作用使細顆粒懸浮到上面，流到溢流堰處溢出，粗顆粒沉到槽底，由螺旋輸送到排料口作為返砂排出。
技術參數
具體如何選用合適的沉沒式螺旋分級機請聯系我們，我們的專家會給您最合適的建議。
|
類型 |
型號 |
螺旋轉速（r.p.m） |
按返砂處理能力（t/d） |
按溢流處理能力（t/d） |
螺旋直徑 |
水槽長度 |
水槽坡度 |
傳動電機型號 |
傳動電機功率 |
提升電機型號 |
提升電機功率 |
重量 |
|
沉沒式單螺旋 |
FLC-1000 |
2.5,3.5,5,7.4 |
160-700 |
85 |
1000 |
6500 |
14-18 |
Y132M2-6 |
5.5 |
手動 |
— |
5195 |
|
FLC-1200 |
5,6,7 |
1150-1640 |
120 |
1200 |
8400 |
14-18 |
Y160M-6 |
7.5 |
Y90L-4 |
1.5 |
9583 |
|
FLC-1500 |
2.5,4,6 |
1140-2740 |
185 |
1500 |
10500 |
14-18 |
Y160L-6 |
7.5 |
Y100L1-4 |
2.2 |
14226 |
|
FLC-2000 |
3.6,5.5 |
3890-5940 |
400 |
2000 |
13000 |
14-18 |
Y160M-6 |
11 |
Y100L2-4 |
3 |
27753 |
|
Y160L-4 |
15 |
|
FLC-2400 |
3.64 |
6800 |
455 |
2400 |
14130 |
14-18 |
Y200L1-6 |
18.5 |
Y112M-4 |
4 |
32467 |
|
FLC-3000 |
3.2 |
11650 |
705 |
3000 |
14300 |
14-18 |
Y200L-4 |
30 |
Y112M-4 |
4 |
43500 |
|
沉沒式雙螺旋 |
2FLC-1200 |
3.8,6 |
1770-2800 |
240 |
1200 |
8400 |
14-18 |
Y160M-6 |
7.5×2 |
Y100L1-4 |
2.2×2 |
19610 |
|
2FLC-1500 |
2.5,4,6 |
2240-5360 |
370 |
1500 |
10500 |
14-18 |
Y160M-6 |
7.5×2 |
Y100L1-4 |
2.2×2 |
27450 |
|
2FLC-2000 |
3.6,5.5 |
7780-11880 |
640 |
2000 |
12900 |
14-18 |
Y160L-6/4 |
2×11,2×15 |
Y100L2-4 |
3.0×2 |
50621 |
|
Y200L2-6 |
22 |
|
Y200L-4 |
30 |
|
2FLC-2400 |
3.67 |
13700 |
910 |
2400 |
14130 |
14-18 |
Y225S-4 |
37 |
Y112M-4 |
4.0×2 |
65283 |
|
2FLC-3000 |
3.2 |
23300 |
1410 |
3000 |
14300 |
14-18 |
Y225M-4 |
45 |
Y112M-4 |
4.0×2 |
84900 |
