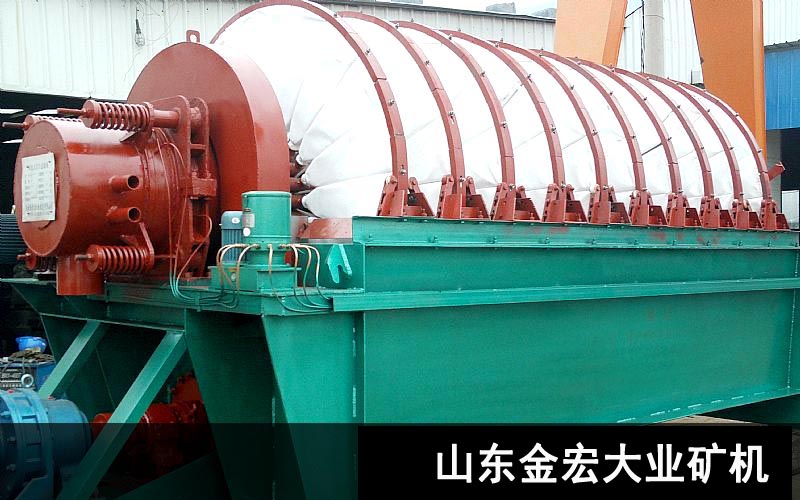

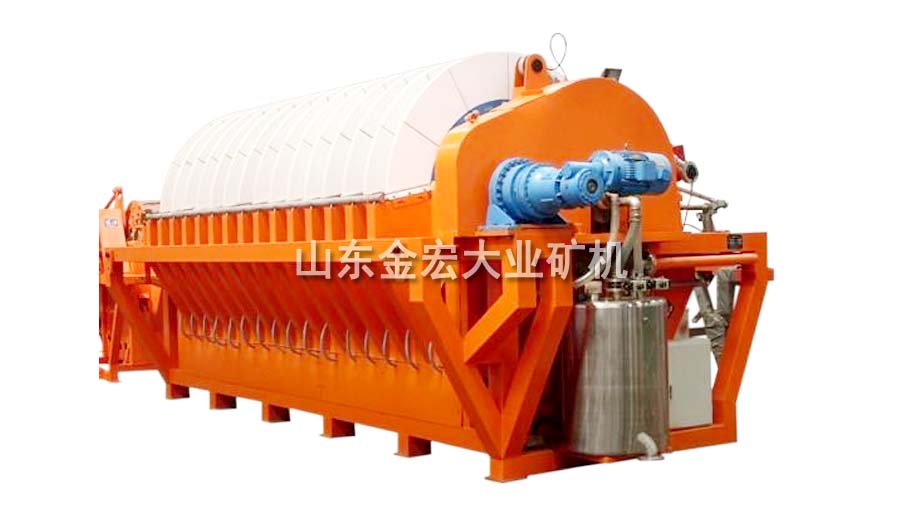

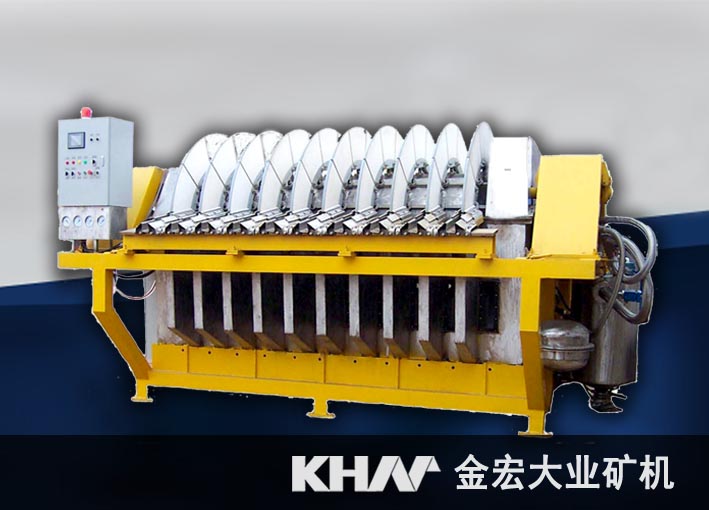

真空過濾機
真空過濾機適于處理含有礦泥的細粒精礦。主要用于過濾浮選精煤和尾煤以及有色金屬精礦等細粒物料的脫水，也可用于冶金、化工、石油、污水處理等方面的固液分離。
【產品簡介】一款由扇形板組成立式圓盤的真空過濾設備。
【過濾面積】9～116m2
【產品改進】聚丙烯塑料濾板，重量輕、抗腐蝕；傳動機構可以無級調速，按需要改變主軸轉速。
優勢特點
-
過濾面積大，處理量大。
-
脫水充分。
-
技術經濟效果顯著。
-
占地面積小、制造容易、吸附能力強等。
工作原理
過濾圓盤在礦漿槽中緩慢轉動，借助真空泵形成的壓力差，使固體顆粒吸附在圓盤的濾布上，形成一定厚度的濾餅。濾液透過濾餅和濾布從中心軸排除，濾餅在刮刀和鼓風機產生的壓力風作用下，掉進卸濾餅槽中。
適于處理含有礦泥的細粒精礦。主要用于過濾浮選精煤和尾煤以及有色金屬精礦等細粒物料的脫水，也可用于冶金、化工、石油、污水處理等方面的固液分離。
技術參數
|
型號 |
過濾面積(m2) |
過濾盤數 |
過濾盤直徑 |
圓盤轉速(r.p.m) |
主傳動電動機功率 |
攪拌用電動機功率 |
外形尺寸(長×寬×高)(mm) |
重量 |
|
PG9-2 |
9 |
2 |
1800 |
0.08～1.89 |
1.1 |
1.1 |
2290×2510×2100 |
2510 |
|
PG18-4 |
18 |
4 |
1800 |
0.254～1.14 |
1.5 |
1.1 |
2833×2340×2295 |
3980 |
|
PG27-6 |
27 |
6 |
1800 |
0.254～1.14 |
1.5 |
1.1 |
3820×2300×2320 |
4620 |
|
PG39-4 |
39 |
4 |
2700 |
0.074～0.72 |
1.5 |
1.5 |
3015×3275×3275 |
5650 |
|
PG58-6 |
58 |
6 |
2700 |
0.254～1.14 |
2.2 |
2.2 |
3930×3355×3275 |
10980 |
|
PG78-8 |
78 |
8 |
2700 |
0.254～1.14 |
2.2 |
2.2 |
4700×3400×3300 |
13600 |
|
PG116-12 |
116 |
12 |
2700 |
0.285～1.285 |
4 |
4 |
6330×3355×3275 |
15000 |
