搖床是用于選別細粒物料的重力選礦設備，廣泛應用于選別錫、鎢、金銀、鉛、鋅、鉭、鈮、鐵、錳、鈦鐵和煤等。我廠生產搖床歷史悠久，并不斷開發創新，從最初的直條床面搖床基礎上發展到單曲波床面搖床（上世紀70年代），再到雙曲波床面搖床（上世紀90年代），使搖床的處理量、回收率和富集比都有大幅度的提高。

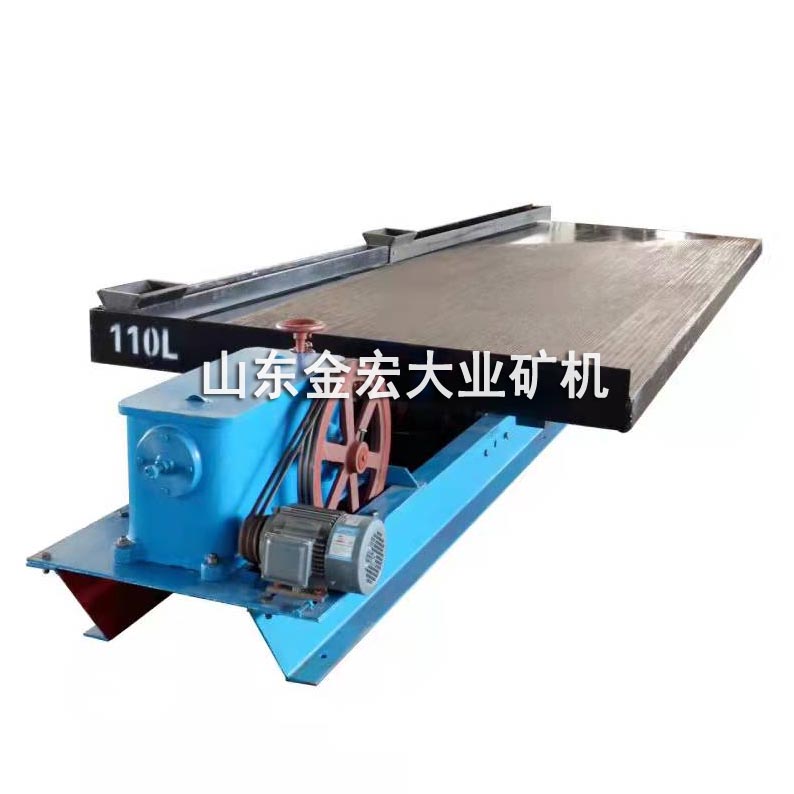

【產品簡介】一款利用床面的不對稱往復運動實現輕重礦物分選的重選設備。

【生產能力】0.1～1.8 t/h

【產品改進】采用凸輪杠桿式床頭，改變滑動頭在搖臂上的位置可以調節沖程，沖次則由平滑電機皮帶輪調節

性能特點

搖床是結合了國內搖床和重力選礦技術，具有富集比高、選別效率好、操作簡單等優點，且一次得出最終精礦和最終尾礦。與傳統工藝相比具有不用藥劑、耗能低、便于管理等優點，具有較高的性能價格比。

• 橫向坡度調節范圍大（0～10°），沖程容易調節；

• 在改變橫向坡度和沖程時，亦可保持床面運行平穩；

• 彈簧放置在機箱內，結構緊湊；

• 不消耗藥劑，耗電很少

工作原理

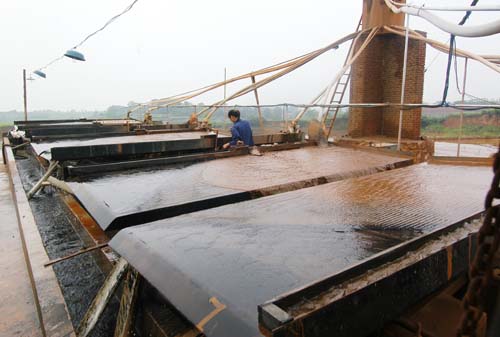

礦粒群從床面上角的給礦槽送入，同時由給水槽供給橫向沖洗水，于是礦粒在重力，橫向流水沖力，床面作往復不對稱運動所產生的慣性和摩擦力的作用下，按比重和粒度分層，并沿床面作縱向運動和沿傾斜床面作橫向運動。比重和粒度不同的礦粒沿著各自的運動方向逐漸扇形流下，分別從精礦端和尾礦側的不同區排出，最后被分成精礦，中礦和尾礦。搖床可用于粗選、精選、掃選等不同作業，選別粗砂(2-0.5mm)、細砂(0.5-0.074mm)、礦泥(-0.074)等不同粒級。當處理鎢、錫等礦石時，搖床的有效回收粒度范圍為2-0.22毫米，也可用于選別鐵、錳礦石和煤。

技術參數
